三相异步电动机安装结构形态

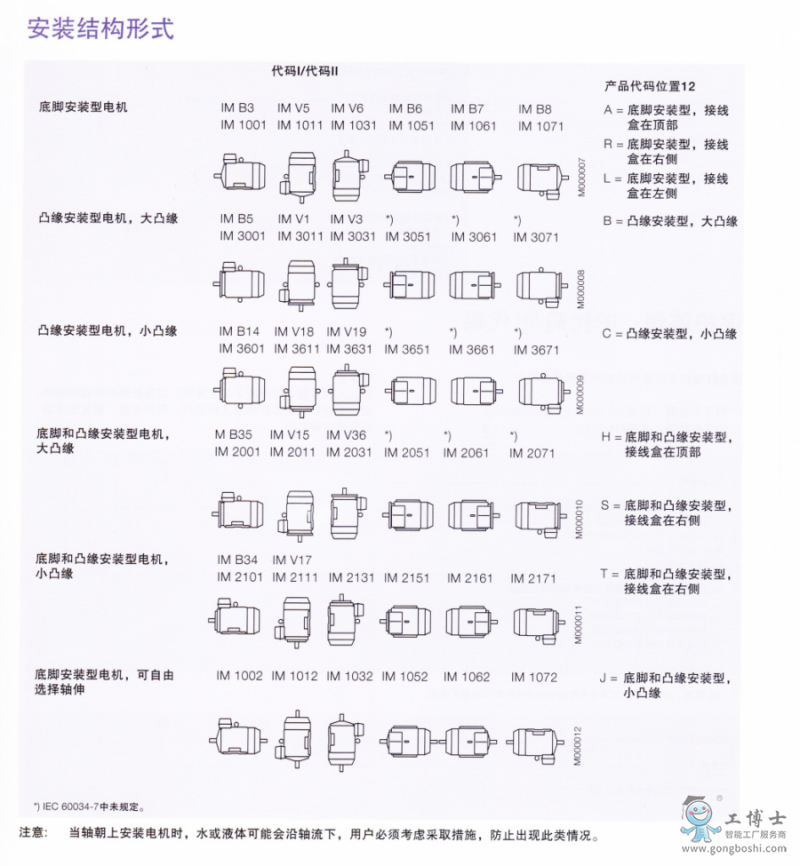

可分为立式三相异步电动机、卧式三相异步电动机和带底脚三相异步电动机和带凸缘三相异步电动机。立卧式又分为多种。卧式中分为B3、B35、B34、B5、B6、B7、B8、B9、B10、B14、B15、B20、B30;立式分为V1、V15、V2、V3、V36、V4、V5、V6、V8、V9、V10、V14、V16、V18、V19、V21、V30、V31;但***主要的、***常用的就是B3(一般卧式)、B5(带凸缘没底脚)B35(带底脚带凸缘)的安装方式。
1、B3:有底座,无直连安装法兰盘,
2、B5:无底座,有直连安装法兰盘,
3、B35:有底座,有直连安装法兰盘。
